射線檢測中如何按照ASME V擺放標記位置

2024-02-02

來源:偉臣答疑

按照ASME V第二章T275位置標記的擺放要求如下:

位置標記(見圖T-275)應在射線底片上圖像顯示,拍片時位置標記應放置在被檢測部件上,而不是在曝光盒或暗袋上。在允許的情況下,它們應永留標記在被檢測部位的表面,或在拍片布置圖上標注,在規定的射線照片保存期限內,標記的方式應能使射線檢測的區域與部件上的位置準確對應。此外,它們的位置不限制感興趣的區域或者需要解釋評定的區域。還應在射線照片上提供證據證明已要求完全覆蓋需要檢測的區域......

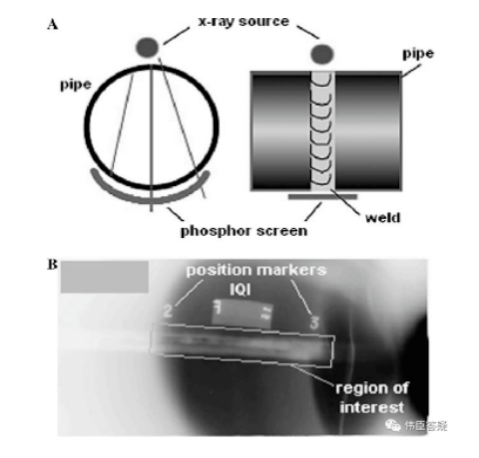

下圖AB描述了位置標記和感興趣區域的關系:

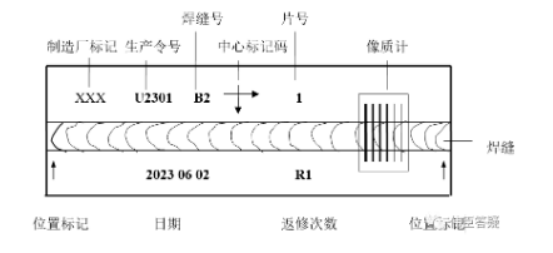

國內大部分ASME單位在進行ASME V拍片,大部分采用以下的箭頭鉛字方法進行標記:

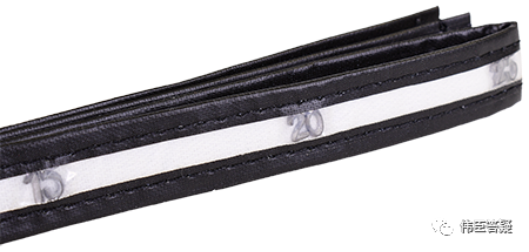

建議在按照ASME VEN ISO標準檢測,可以采用如下鉛尺進行標記:

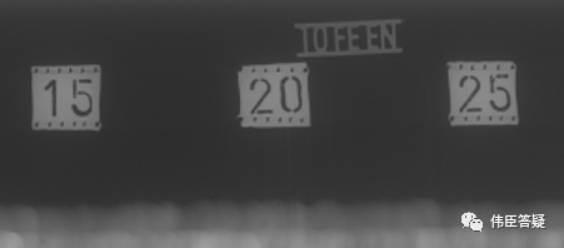

獲得的底片上標記:
